Giới thiệu
- Keo dính 1 thành phần, nguồn gốc từ nhựa epoxy biến tính, đóng rắn ở nhiệt độ thấp (+60oC), có tính xúc biến;

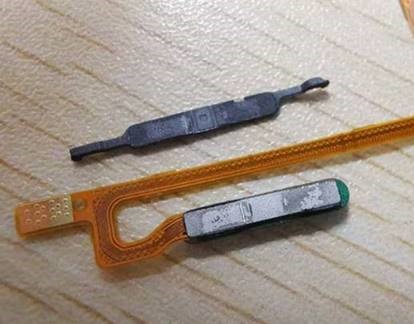

- Chuyên dùng cho kết dính các linh kiện điện tử, chips,... trong điện thoại thong minh (smartphone).
Tính năng đặc biệt của sản phẩm
▪ Không chứa halogen theo quy định IEC 61249-2-21;
▪ Đạt tiêu chuẩn RoHS 2015/863 / EU;
▪ Đạt tiêu chuẩn GB 33372-2020;
Ứng dụng nổi bật
▪ Kết dính khe hở;
▪ Kết dính các linh kiện điện tử;
▪ Phạm vi nhiệt độ sử dụng thường từ -40 ~ 150 °C, tuỳ từng ứng dụng có thể có các giới hạn cụ thể;
▪ Kết dính chips và vật liệu nhạy cảm với nhiệt độ.
Sấy khô keo
- Thời gian đóng rắn ở +60oC trong tủ sấy cưỡng bức: 30 phút;
- Thời gian đóng rắn ở +80oC trong tủ sấy cưỡng bức: 10 phút.
Thông số kỹ thuật
- Thời gian rã đông với lọ keo 10 ml: 0.5 h;
- Thời gian tra keo (trong điều kiện tiêu chuẩn +23 ° C / 50% r. h): 72 h;
- Màu khi độ dày lớp đóng rắn là 1 mm: đen;
- Độ trong suốt khi độ dày lớp đóng rắn là 1 mm: mờ đục;
- Tỷ trọng: 1.49 g/cm3;
- Độ nhớt: 38000 mPas;
- Hệ số xúc biến: 3.3;
- Độ bền nén cắt đối với mẫu FR4/FR4 : 40 MPa;
- Độ bền nén cắt đối với mẫu Al/Al: 48 MPa;
- Độ bền nén cắt đối với mẫu LCP MR25/LCP MR25: 12MPa;
- Độ bền nén cắt đối với mẫu Ni/Ni: 18 MPa;
- Độ bền trượt khe hở đối với Chip 1 x 1 mm, Si, phủ sơn chịu nhiệt, ủ ở 80 °C trong 10 phút: 24 N;
- Độ bền trượt khe hở đối với Chip 1 x 1 mm, Si, 25 mm x 15 mm mạ Au 80 °C 10 phút: 72 N;
- Độ bền kéo: 55 MPa;
- Độ dãn dài khi đứt: 2%;
- Ứng suất Young: 4400 MPa;
- Độ cứng Shore D: 85;
- Nhiệt kế thủy tinh: 69oC;
- Độ co ngót: 4.3%vol;
- Hấp thụ nước: 0.1% wt;
- Thời gian bảo quản (với lọ keo chưa mở nắp ở -18 °C): 6 tháng.
