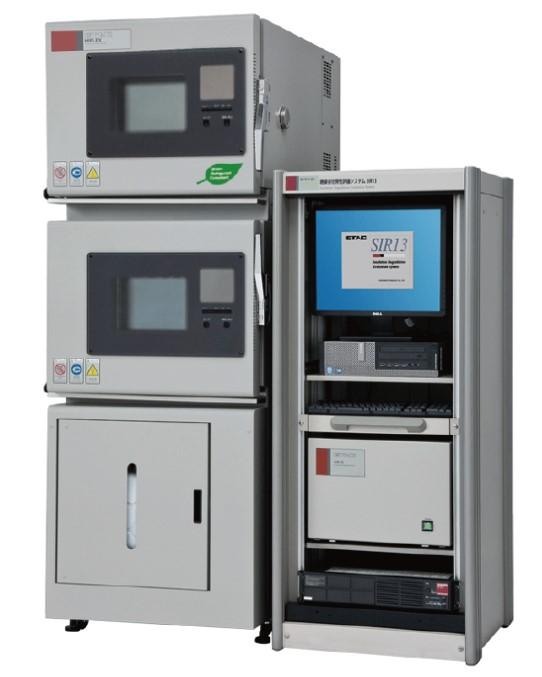

Hệ thống hỗ trợ cấu hình đa kênh từ 8 đến 128 kênh và điện áp chịu đựng cao lên tới 10 kV, đồng thời tích hợp vận hành và phân tích với nguồn điện áp độc lập cho từng kênh (Per-Pin) và phần mềm chuyên dụng. Hệ thống được tích hợp nguồn điện áp độc lập cho từng kênh (Per-Pin) và phần mềm chuyên dụng để phục vụ việc vận hành và phân tích.
Hiệu năng cơ bản:
Điện áp áp dụng tối đa: 10 kV (khi sử dụng bộ HV).
Điện trở đo tối đa: 10000 PΩ.
Chu kỳ đo: 20 msec/kênh.
Số kênh đo: từ 8 đến 128 kênh (tùy cấu hình).
Dải đo dòng điện: 3,2 mA đến 320 pA.
Xung đầu ra: ±100 V (tối đa 25 kHz).
Phương thức cấu hình board SMU: phương pháp force common / phương pháp per-pin.
Đặc điểm sản phẩm:
Ba loại vỏ máy:
standard chassis: lắp tối đa 8 board SMU, là model trung tâm cho mục đích nghiên cứu và đánh giá.
mini chassis: kích thước nhỏ gọn nhưng vẫn đo lường độ chính xác cao, phù hợp cho các site phát triển.
SLIM enclosure: dạng một khối, dễ lắp đặt trong cấu hình nhỏ nhất.
Board đo SMU với độ chính xác hàng đầu ngành: SIR13 trang bị board đo SMU độc quyền, cho phép đo đồng thời điện trở cách điện, đặc tính cách điện và hành vi di chuyển (ion migration) với độ chính xác cao. Hai phương thức cấu hình, force common và per-pin, giúp lựa chọn môi trường đo tối ưu theo mục đích thử nghiệm.
Loại board SMU:
250V force common: 0–250 V, 16 kênh/SMU, dùng cho mẫu cực chung, đánh giá chứng nhận, v.v.
250V per pin: 0–250 V, 8 kênh/SMU, dùng cho áp độc lập và đánh giá điện áp cao.
Board 500V: 0–500 V, 8 kênh/SMU, dùng cho ứng dụng ô tô và công nghiệp.
Board 1 kV: 0–1 kV, 8 kênh/SMU, dùng đánh giá vật liệu cách điện cao.
HV Unit: tối đa 10 kV, 8–64 kênh, hỗ trợ áp xung đến 25 kHz.
Cấu hình hệ thống:
Phương pháp force common (board 250V force common):
Cấu hình nguồn: nguồn DC điện áp không đổi dùng chung cho cụm 8 kênh, mỗi kênh có ampe kế DC riêng.
Đối tượng đo: giám sát hàng loạt nhiều mẫu, như mẫu cực chung một cực, đánh giá chứng nhận.
Ứng dụng: phù hợp cho thử nghiệm độ tin cậy, giai đoạn đầu đánh giá vật liệu, v.v.
Hệ per-pin (board 250V/250VHP/500V/1kV):
Cấu hình nguồn: mỗi kênh dùng một nguồn DC độc lập và một ampe kế riêng.
Đối tượng đo: mẫu cần điện áp cao và áp độc lập (ví dụ linh kiện ô tô, vật liệu cao áp).
Ứng dụng: phù hợp cho các ứng dụng công nghiệp như thử cao áp, đánh giá độ bền cách điện, v.v.
Điện áp áp dụng:
Hỗ trợ linh hoạt từ đặc tính vật liệu tới thử nghiệm điện áp cao bằng cách kết hợp board 250V/500V/1kV và các board khác.
Có thể mở rộng tới 10 kV.
Đo hiện tượng di chuyển điện hoá (ECM):
SIR13 được thiết kế để phân tích chi tiết theo thời gian hiện tượng ECM gây suy giảm cách điện và lỗi dẫn điện.
Hệ thống ghi lại biến thiên rất nhỏ của điện trở cách điện và dòng rò với lấy mẫu tốc độ cao, giúp trực quan hóa hành vi từ khi xuất hiện đến khi kết thúc.
Chức năng đo và phân tích:
Giám sát đồng thời tất cả kênh (chu kỳ 20 msec), ghi thời gian thực ECM từ lúc bắt đầu đến khi kết thúc, không bỏ lỡ rò rỉ tức thời.
Chức năng Previous (Ion Migration): lấy dữ liệu trước và sau khi xảy ra di chuyển ion (128 điểm trước + 151 điểm sau) để phân tích dấu hiệu ban đầu và cơ chế tiến triển.
Chức năng vẽ đồ thị tự động ECM: vẽ đồ thị biến thiên điện trở cách điện theo thời gian, làm rõ thời điểm xảy ra ECM.
Nhận diện hiện tượng: xác định vùng xảy ra và kết thúc cho từng kênh riêng lẻ, so sánh và phân tích biến thiên theo thời gian.
Hỗ trợ phân tích: có thể trích xuất dữ liệu dạng sóng di chuyển cho từng kênh.
Chế độ đo:
Time mode: tiếp tục áp điện áp cho tới khi hết thời gian thử, đánh giá biến thiên theo thời gian.
Point trigger mode (ECM): chỉ dừng áp trên các kênh phát hiện ECM, giúp thu thập dữ liệu hiệu quả.
Group trigger mode: dừng áp cho toàn bộ nhóm, gồm cả kênh phát sinh, để phân tích ảnh hưởng của phát sinh cục bộ.
Thông số đo:
Chu kỳ đo: tối thiểu 20 msec (400 μsec cho kiểm tra rò).
Dải đo điện trở: tối đa 1000 TΩ (khi dùng board 1 kV).
Dải dòng điện: 3,2 mA đến 320 pA (có thể chuyển dải tự động).
Khối mở rộng HV-1500/3000/6000/10000:
Bổ sung HV unit cho phép áp tới 10 kV, phù hợp cho thử nghiệm đánh giá điện áp cao trong nghiên cứu và công nghiệp, với dải thiết lập rộng.
Hiệu năng cơ bản (HV unit):
Điện áp áp dụng tối đa: 1,5 kV / 3 kV / 6 kV / 10 kV.
Điện trở đo tối đa: 1500 PΩ / 3000 PΩ / 6000 PΩ / 10000 PΩ.
Số kênh: 8 đến 64 kênh.
Dải điện áp áp dụng: 25 V / 250 V / HV.
Dải đo dòng: 3,2 mA / 320 μA / 3,2 μA / 32 nA / 320 pA.
Phương thức cấp nguồn: per-pin (1 nguồn/kênh).
Board xung ±100 V:
Cho phép xuất xung tới 25 kHz bằng board xung ±100 V.
Thời gian t1 đến t4 và điện áp có thể cài đặt để tạo bất kỳ dạng sóng nào.

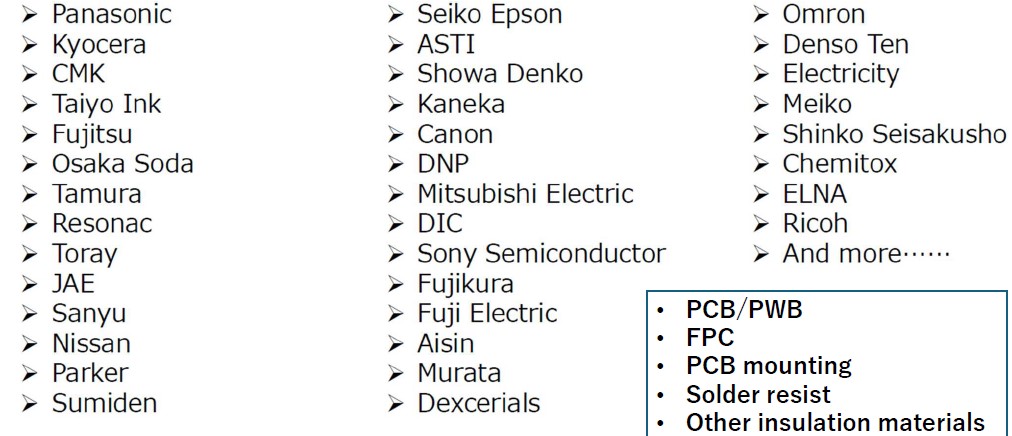

SIR13 được tin dùng bởi những công ty hàng đầu như:
