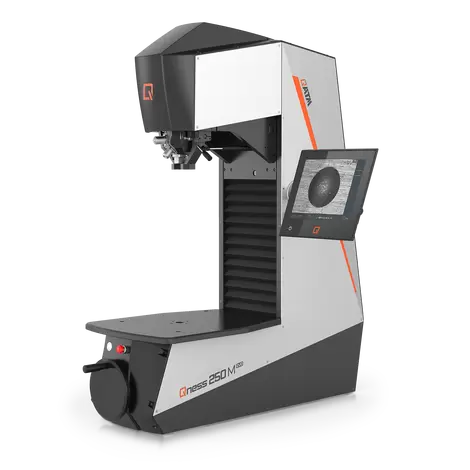

Máy đo độ cứng vạn năng M EVO Series

Máy đo độ cứng vạn năng M EVO Series

Liên hệ

Dải lực lên đến 3000kg.

Không giới hạn về trọng lượng mẫu

Rockwell: DIN EN ISO 6508, ASTM E-18

HRA - HRV, HR15-N/T/W/X/Y, HR30-N/T/W/X/Y, HR45-N/T/W/X/Y

Brinell: DIN EN ISO 6506, ASTM E-10

Từ HBW 1/1, HBW 1/2.5, ... đến HBW 5/125, HBW 10/3000

Vickers: DIN EN ISO 6507, ASTM E-384, ASTM E92

Từ HV 1 đến HV 100

Knoop (DIN EN ISO 4545, ASTM E-92, ASTM E-384)

HK0.3, HK0.5, HK1, HK2

Giới thiệu:

Giá đỡ thành phần cố định và diện tích bàn thử nghiệm cực lớn của phiên bản "M" cho phép thử nghiệm độ cứng của cả những thành phần lớn nhất.

Đầu đâm được di chuyển bằng tay bằng cách quay bánh xe ở mặt trước của máy.

Cơ cấu di chuyển đầu thử nghiệm được thiết kế để vận hành đặc biệt êm ái và cho phép vận hành với nỗ lực tối thiểu. Chiều cao thử nghiệm tối đa là 510 mm

Phương pháp thử nghiệm và dải lực

Brinell (DIN EN ISO 6506, ASTM E-10)

HBW 1/1, HBW 1/2.5, HBW 1/5, HBW 1/10, HBW 1/30, HBW 2.5/6.25, HBW 2.5/15.6, HBW 2.5/31.25, HBW 2.5/62.5, HBW 2.5/187.5, HBW 5/25, HBW 5/62.5, HBW 5/125, HBW 5/250, HBW 10/100, HBW 10/250, HBW 10/500, HBW 10/1000, HBW 10/1500, HBW 10/3000, HBT (not acc. to standards)

Vickers (DIN EN ISO 6507, ASTM E-384, ASTM E92)

HV 1, HV 2, HV 3, HV 5, HV 10, HV 20, HV 30, HV 50, HV 100, HVT (not acc. to standards)

Rockwell (DIN EN ISO 6508, ASTM E-18)

HRA – HRV, HR15-N/T/W/X/Y, HR30-N/T/W/X/Y, HR45-N/T/W/X/Y.

Knoop (DIN EN ISO 4545, ASTM E-92, ASTM E-384)

HK0.3, HK0.5, HK1, HK2

Plastics (DIN EN ISO 6507, ASTM E-92, ASTM E-384)

49.03 N, 132.9 N, 357.9 N, 961 N

Dải lực:

Qness 250 M EVO: 1-250kg

Qness 750 M EVO: 0.3kg – 750kg

Qness 3000 M EVO: 0.3kg – 3000kg

TÍNH NĂNG ĐỘC ĐÁO CỦA THIẾT BỊ

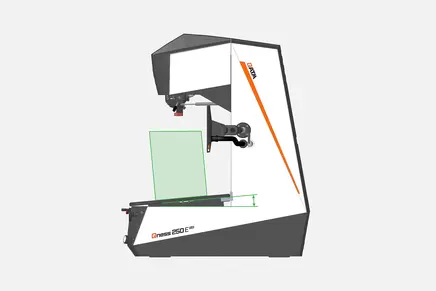

BÀN ĐẶT MẪU XOAY

Sự thuận tiện khi vận hành các thành phần và phôi được đúc và tạo hình lớn, có hình dạng kỳ lạ. Bàn làm việc, tùy chọn với các phiên bản M và E, có thể nghiêng đến 5 ° - bao gồm cả kẹp tích hợp - không cần thêm kẹp phôi!

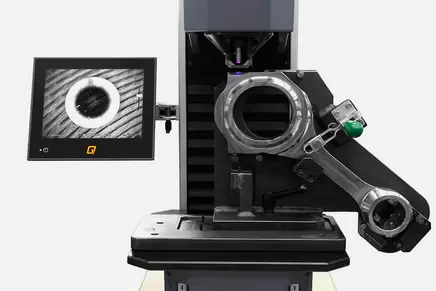

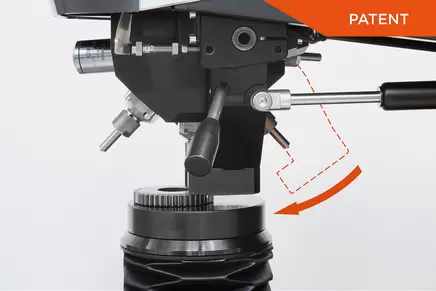

BỘ CỐ ĐỊNH MẪU XOAY

Không có quá trình thay đổi công cụ dài cho các vị trí kiểm tra không thể tiếp cận. Phần dưới có thể được xoay vào và ra thông qua thao tác thủ công hoặc động cơ, theo yêu cầu. Hơn nữa, các phần tử kẹp có thể được thay đổi dễ dàng và điều chỉnh cho phù hợp với mẫu thử của khách hàng

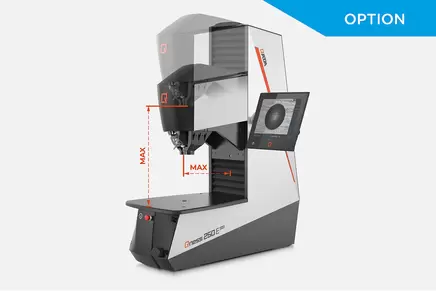

CHIỀU CAO KIỂM TRA CÓ THỂ ĐƯỢC MỞ RỘNG THEO YÊU CẦU

Nếu chiều cao 510mm của phòng thử vẫn không đủ cho các mặt hàng đặc biệt lớn, cồng kềnh hoặc khó kẹp, QATM có thể cung cấp khung máy cao hơn theo yêu cầu. Khung thép chắc chắn có thể được sản xuất theo kích thước tùy chỉnh



KẾT QUẢ CHÍNH XÁC CAO TRONG THỜI GIAN SIÊU NGẮN

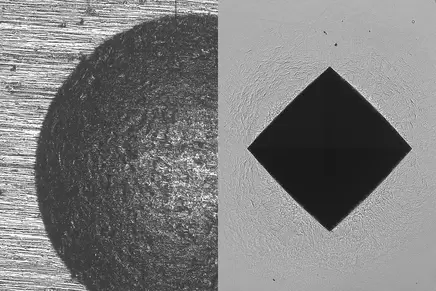

Chất lượng hình ảnh tuyệt vời

Hệ thống quang học đã được phát triển lại hoàn toàn. Nó được xây dựng tại chỗ trong phòng sạch của nhà máy QATM và được hưởng lợi từ chuyên môn toàn diện của công ty. Tất cả các thiết bị mới đều dùng chung một hệ thống kính hiển vi đa năng bao phủ tất cả các phạm vi hình ảnh cần thiết từ 0,1 mm đến 8 mm với độ rõ nét và độ tương phản tối đa. Hệ thống QATM đảm bảo độ chiếu sáng đồng đều trên toàn bộ hình ảnh, bất kể mức độ phóng đại và không có viền tối.

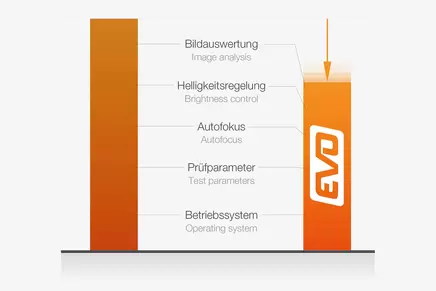

Giảm thời gian mỗi lần thử nghiệm

Dòng sản phẩm EVO mới đảm bảo các thông số kiểm tra được tối ưu hóa, PC chạy Windows 10 nhanh hơn, thời gian lấy nét tự động nối tiếp ngắn hơn nhiều, điều chỉnh độ sáng và đánh giá hình ảnh nhanh hơn đáng kể, tất cả đều góp phần vào thời gian hoàn thành chu kỳ thử nghiệm nhanh hơn nhiều so với các thiết bị kiểm tra độ cứng hàng ngày - thậm chí độ ồn còn rất thấp.

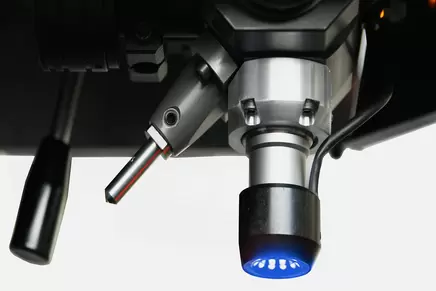

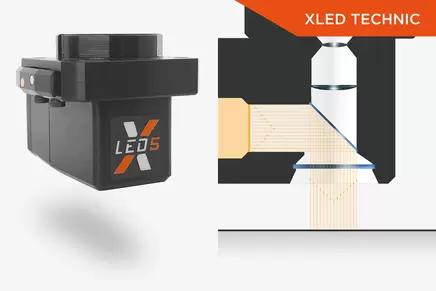

Ống kính cho thử nghiệm Brinel XLED

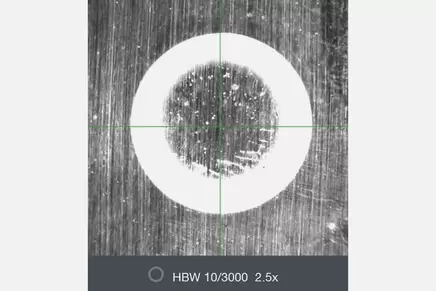

Mô-đun chiếu sáng XLED cách mạng hóa việc phân tích vết lõm Brinell. Các thấu kính bán sẵn trên thị trường, các vết lõm Brinell mềm nói riêng có thể dẫn đến kết quả đo không chính xác. Ngược lại, thấu kính XLED đảm bảo các phép đo chính xác và có thể lặp lại, bất kể loại vật liệu và độ cứng, nhờ khả năng chiếu sáng trực tiếp và mở rộng.


SỰ PHÙ HỢP KHÔNG GIỚI HẠN CHO CÁC ỨNG DỤNG CÔNG NGHIỆP



MÁY ẢNH CÔNG NGHIỆP ETHERNET

Máy ảnh CMOS 5 megapixel chất lượng cao với truyền dữ liệu Ethernet xác định tiêu chuẩn công nghiệp hiện tại. Không giống như các hệ thống camera khác, ở đây có thể có độ ổn định đường truyền cao hơn nhiều. Ngoài ra, PC và máy đo độ cứng có thể được thiết lập ở khoảng cách xa nhau. Điều này lý tưởng trong các môi trường sản xuất trong đó cơ sở hạ tầng điều khiển được lắp đặt trong các tủ chuyển mạch bên ngoài.

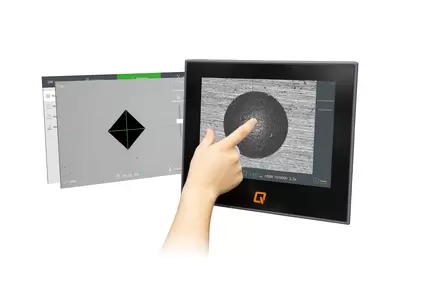

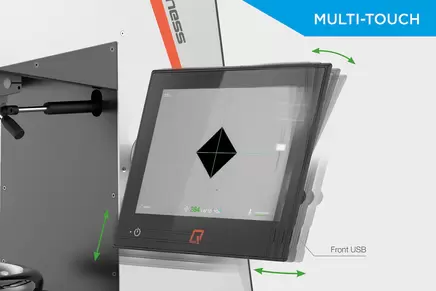

MÀN HÌNH HOẠT ĐỘNG CÓ THỂ ĐIỀU CHỈNH TỰ DO

Màn hình cảm ứng điện dung siêu phẳng 12 inch có thể nâng lên, hạ xuống và nghiêng một cách trơn tru thông qua các khớp nối để sử dụng tối ưu về mặt công thái học.

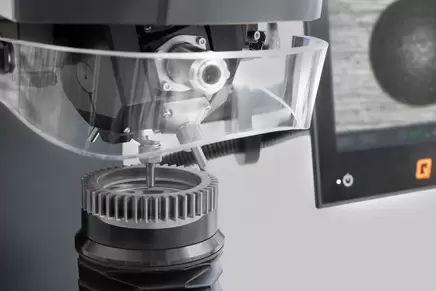

THIẾT KẾ ĐẦU KIỂM TRA TỐI ƯU

Một loạt các phần tử kẹp và giữ có thể được cấu hình để phù hợp với các yêu cầu về dụng cụ. Bộ bảo vệ chống va chạm trong suốt tùy chọn có thể bảo vệ các công cụ trên thiết bị khỏi bị hư hại trong khi đảm bảo tầm nhìn không bị hạn chế bên trong ngăn thử nghiệm.

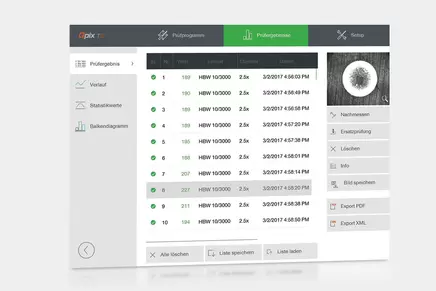

PHẦN MỀM QPIX DÀNH CHO NGƯỜI KIỂM TRA ĐỘ CỨNG

HOẠT ĐỘNG RẤT HIỆU QUẢ

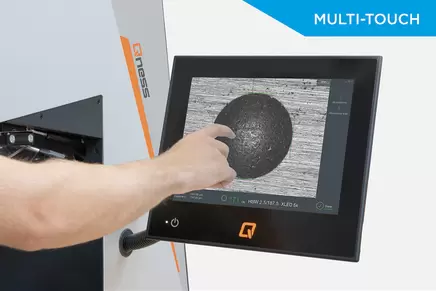

CẢM ỨNG ĐA ĐIỂM & CHẾ ĐỘ MÀN HÌNH ĐẦY ĐỦ

Thao tác đa chạm hiện đại để thu phóng đơn giản và điều hướng menu dễ dàng.

Tổng quan rõ ràng về tất cả các chức năng quan trọng nhất trên một màn hình đảm bảo thân thiện với người dùng và quan trọng nhất là đảm bảo các kết quả kiểm tra được ưu tiên rõ ràng.



QUẢN TRỊ DỮ LIỆU

Nhiều chức năng thống kê: Biểu đồ thanh, biểu đồ đường, ...

Xuất kết quả kiểm tra dưới dạng tệp XML hoặc CSV

Thông tin định mức chi tiết về mỗi thụt đầu dòng

Báo cáo thử nghiệm dưới dạng Excel, Word, PDF hoặc in trực tiếp

Các chức năng xuất và xóa tự động cho hoạt động nối tiếp

PHẦN MỀM QPIX T2

Hoạt động đơn giản

Phân tích hình ảnh hoàn toàn tự động thông qua đèn vòng trong quy trình trường sáng hoặc tối

4 bước thu phóng theo tiêu chuẩn giúp giảm bớt sự thay đổi thấu kính

Tự động lấy nét nhanh chóng

Có thể đo theo dõi thủ công



LINH HOẠT, KHÁCH HÀNG CỤ THỂ VÀ THÍCH HỢP

CHO NHU CẦU THỬ NGHIỆM CỦA BẠN

Chúng tôi cung cấp các giải pháp tốt nhất cho nhu cầu thử nghiệm của bạn - từ giằng phôi, khu vực thử nghiệm mở rộng và các khả năng tự động hóa đến thích ứng phần mềm.



Giằng phôi

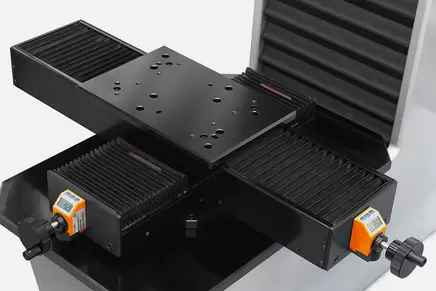

Bàn trượt thủ công

Mở rộng khu vực thử nghiệm





Chiếu sáng trường tối (tùy chọn)

Đèn vòng cho vật liệu mềm (Tùy chọn)





BRINELL / KNOOP / ROCKWELL / VICKERS HARDNESS TESTER M EVO

THÔNG SỐ KỸ THUẬT



Chế độ thử nghiệm hỗ trợ

Brinell, Vickers, Rockwell, Knoop, Plastic

Dải lực

Model 250 M EVO: 1 - 250 kg (9.81 - 2450 N)
Model 750 M EVO: 0.3 – 750 kg (2.94 – 7358 N)
Model 3000 M EVO: 0.3 - 3000 kg (2.94 - 29430 N)

Điều chỉnh độ cao mẫu

Thủ công/ quay bánh xe

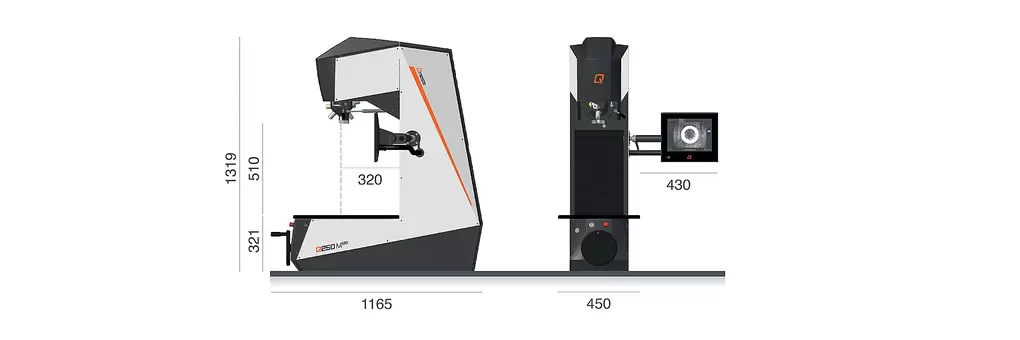

Độ cao/ sâu mẫu

510 / 320 mm

Bàn đặt mẫu

584 x 450 mm

Trọng lượng mẫu tối đa

Không giới hạn

Trọng lượng máy

490kg

Trình tự kiểm tra

kiểm soát lực hoàn toàn tự động / điện tử

Hệ thống camera / Truyền hình ảnh

Tiêu chuẩn công nghiệp Ethernet 5 MP / lên đến 270FPS

Đầu kẹp đầu đâm và thấu kính

2 vị trí (tiêu chuẩn) và 8 vị trí (option)

Phần mềm

Qpix T2 (Option: Qpix CONTROL 2 M)

Hệ điều hành

Windows 10 IoT / 128 GB SSD

Giao diện dữ liệu

1x USB (Front) 4x USB, 2x RJ45 (Ethernet), 1x DisplayPort, 1x RS232, 1x HDMI

Thấu kính

XLED 1, XLED 2, XLED 5, 5x, 10x, 20x, 50x, 100x

Trường nhìn

0.113x 0.084 mm (100x) lên đến 7.98 x 5.97 mm (XLED 1)

Hiển thị

Màn hình cảm ứng 12”

Nguồn điện

230~1/N/PE, 110~1/N/PE

Công suất tiêu thụ

~ 480 W
