Giới thiệu:
Dòng máy đo độ cứng CS/C EVO series của QATM kết hợp thời gian chu kỳ thử nghiệm cực ngắn với độ chính xác tối đa.

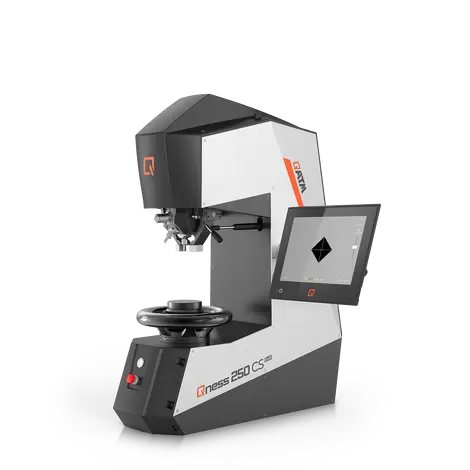

Khung máy hình chữ "C" đặc trưng mang lại tên gọi cho phiên bản CS và C của dòng Qness 250/750/3000 EVO.
Phương pháp thử nghiệm với đầu thử nghiệm cố định và trục quay di chuyển lên / xuống đã là tiêu chuẩn trong thử nghiệm độ cứng trong nhiều thập kỷ và là phương pháp lý tưởng phù hợp cho các mẫu thử nhỏ - như mô hình "C" cho chiều cao thử nghiệm lên đến tối đa là 395 mm và bằng mô hình nhỏ gọn hơn "CS" với chiều cao thử nghiệm tối đa 175 mm.

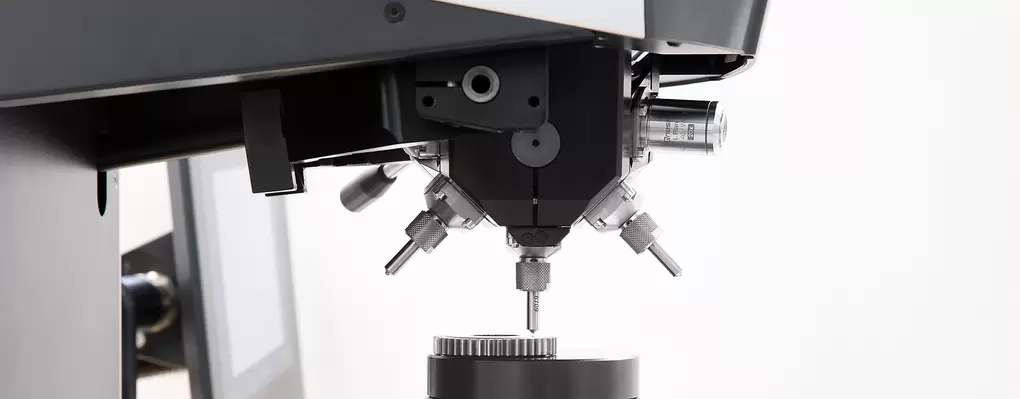

Bộ thay đổi 8 vị trí
 | THAY ĐỔI PHƯƠNG PHÁP KIỂM TRA NHANH HƠN
|
Phương pháp thử nghiệm và dải lực
Brinell (DIN EN ISO 6506, ASTM E-10)
HBW 1/1, HBW 1/2.5, HBW 1/5, HBW 1/10, HBW 1/30, HBW 2.5/6.25, HBW 2.5/15.6, HBW 2.5/31.25, HBW 2.5/62.5, HBW 2.5/187.5, HBW 5/25, HBW 5/62.5, HBW 5/125, HBW 5/250, HBW 10/100, HBW 10/250, HBW 10/500, HBW 10/1000, HBW 10/1500, HBW 10/3000, HBT (not acc. to standards)
Vickers (DIN EN ISO 6507, ASTM E-384, ASTM E92)
HV 1, HV 2, HV 3, HV 5, HV 10, HV 20, HV 30, HV 50, HV 100, HVT (not acc. to standards)
Rockwell (DIN EN ISO 6508, ASTM E-18)
HRA – HRV, HR15-N/T/W/X/Y, HR30-N/T/W/X/Y, HR45-N/T/W/X/Y.
Knoop (DIN EN ISO 4545, ASTM E-92, ASTM E-384)
HK0.3, HK0.5, HK1, HK2
Plastics (DIN EN ISO 6507, ASTM E-92, ASTM E-384)
49.03 N, 132.9 N, 357.9 N, 961 N
Dải lực:
Qness 250 C/CS EVO: 1-250kg
Qness 750 C/CS EVO: 0.3kg – 750kg
Qness 3000C/CS EVO: 0.3kg – 3000kg
Tính năng độc đáo của thiết bị
 |  |  |

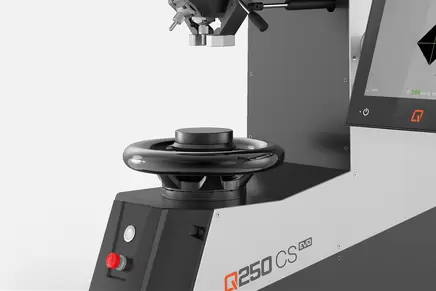

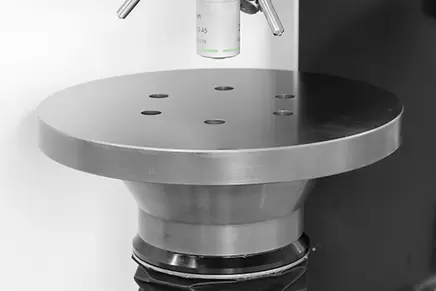

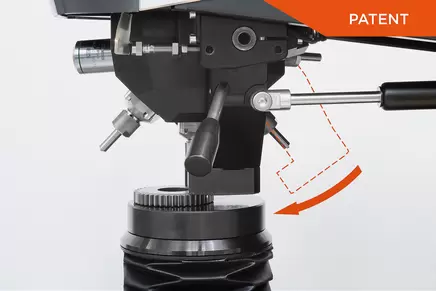

Điều chỉnh độ cao của bàn đặt mẫu Điều chỉnh trục quay siêu chính xác và ổn định. Kết cấu chắc chắn, không cần bảo dưỡng với tay quay mạ crom đen tinh xảo. | Bộ cố định mẫu xoay Không có quá trình thay đổi công cụ dài cho các vị trí kiểm tra không thể tiếp cận. | Bàn thử nghiệm lớn Bàn thử nghiệm lớn này cho phép tiến hành thử nghiệm độ cứng trên các vật thể hình cầu hoặc lớn bất thường và trên các vật thể thử nghiệm có bề mặt không bằng phẳng. |
|
| |

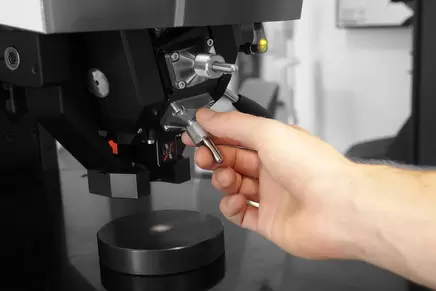

Bộ giữ đầu đâm kiểm tra, thấu kính hoặc XLED với 2 vị trí chuyển đổi Tất cả các máy đo độ cứng 250/750/3000 của dòng EVO đều được trang bị tiêu chuẩn với bộ giữ 2 vị trí - đơn giản và giá cả phải chăng với chỗ cho đầu kiểm tra và thấu kính hoặc XLED - lý tưởng cho các yêu cầu kiểm tra không thay đổi | Hệ thống thay đổi đầu đâm kiểm tra nhanh Các thay đổi đầu đâm kiểm tra đơn giản, không cần công cụ do cơ chế nhả nhanh đầu đâm kiểm tra.
|
|
BRINELL / KNOOP / ROCKWELL / VICKERS HARDNESS TESTER CS / C EVO
KẾT QUẢ CHÍNH XÁC CAO TRONG THỜI GIAN SIÊU NGẮN
|  |  |

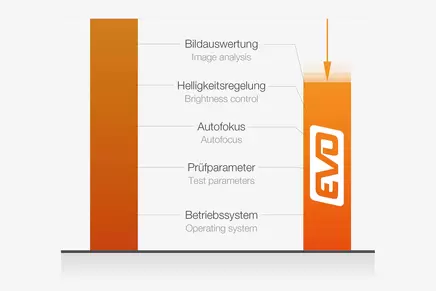

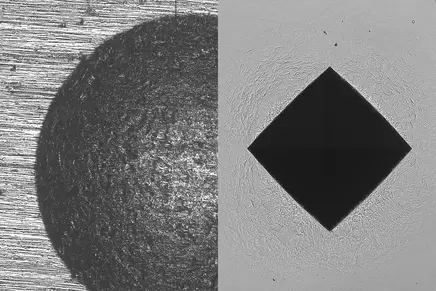

Chất lượng hình ảnh tuyệt vời Hệ thống quang học đã được phát triển lại hoàn toàn. Nó được xây dựng tại chỗ trong phòng sạch của nhà máy QATM và được hưởng lợi từ chuyên môn toàn diện của công ty. Tất cả các thiết bị mới đều dùng chung một hệ thống kính hiển vi đa năng bao phủ tất cả các phạm vi hình ảnh cần thiết từ 0,1 mm đến 8 mm với độ rõ nét và độ tương phản tối đa. Hệ thống QATM đảm bảo độ chiếu sáng đồng đều trên toàn bộ hình ảnh, bất kể mức độ phóng đại và không có viền tối. | Giảm thời gian mỗi lần thử nghiệm Dòng sản phẩm EVO mới đảm bảo các thông số kiểm tra được tối ưu hóa, PC chạy Windows 10 nhanh hơn, thời gian lấy nét tự động nối tiếp ngắn hơn nhiều, điều chỉnh độ sáng và đánh giá hình ảnh nhanh hơn đáng kể, tất cả đều góp phần vào thời gian hoàn thành chu kỳ thử nghiệm nhanh hơn nhiều so với các thiết bị kiểm tra độ cứng hàng ngày - thậm chí độ ồn còn rất thấp.

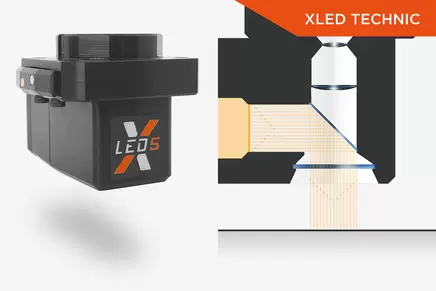

| Ống kính cho thử nghiệm Brinel XLED Mô-đun chiếu sáng XLED cách mạng hóa việc phân tích vết lõm Brinell. Các thấu kính bán sẵn trên thị trường, các vết lõm Brinell mềm nói riêng có thể dẫn đến kết quả đo không chính xác. Ngược lại, thấu kính XLED đảm bảo các phép đo chính xác và có thể lặp lại, bất kể loại vật liệu và độ cứng, nhờ khả năng chiếu sáng trực tiếp và mở rộng. |
BRINELL / KNOOP / ROCKWELL / VICKERS HARDNESS TESTER CS / C EVO
SỰ PHÙ HỢP KHÔNG GIỚI HẠN CHO CÁC ỨNG DỤNG CÔNG NGHIỆP
 |  |  |

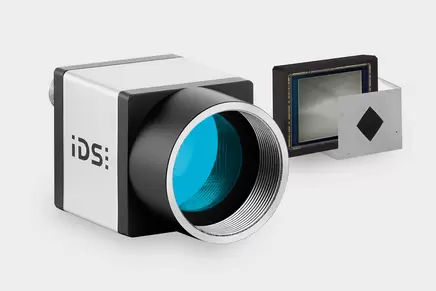

MÁY ẢNH CÔNG NGHIỆP ETHERNET Máy ảnh CMOS 5 megapixel chất lượng cao với truyền dữ liệu Ethernet xác định tiêu chuẩn công nghiệp hiện tại. Không giống như các hệ thống camera khác, ở đây có thể có độ ổn định đường truyền cao hơn nhiều. Ngoài ra, PC và máy đo độ cứng có thể được thiết lập ở khoảng cách xa nhau. Điều này lý tưởng trong các môi trường sản xuất trong đó cơ sở hạ tầng điều khiển được lắp đặt trong các tủ chuyển mạch bên ngoài. | MÀN HÌNH HOẠT ĐỘNG CÓ THỂ ĐIỀU CHỈNH TỰ DO Màn hình cảm ứng điện dung siêu phẳng 12 inch có thể nâng lên, hạ xuống và nghiêng một cách trơn tru thông qua các khớp nối để sử dụng tối ưu về mặt công thái học.

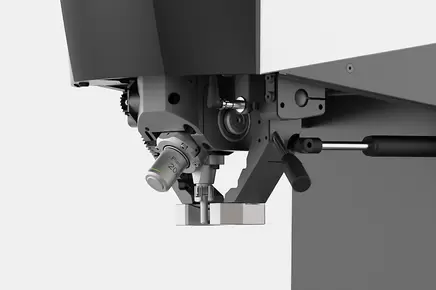

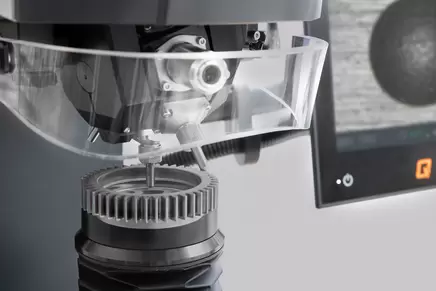

| THIẾT KẾ ĐẦU KIỂM TRA TỐI ƯU Một loạt các phần tử kẹp và giữ có thể được cấu hình để phù hợp với các yêu cầu về dụng cụ. Bộ bảo vệ chống va chạm trong suốt tùy chọn có thể bảo vệ các công cụ trên thiết bị khỏi bị hư hại trong khi đảm bảo tầm nhìn không bị hạn chế bên trong ngăn thử nghiệm.
|
PHẦN MỀM QPIX DÀNH CHO NGƯỜI KIỂM TRA ĐỘ CỨNG
HOẠT ĐỘNG RẤT HIỆU QUẢ
 |  |  |

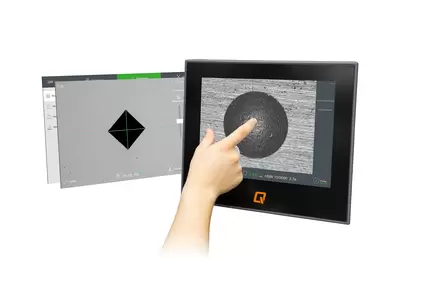

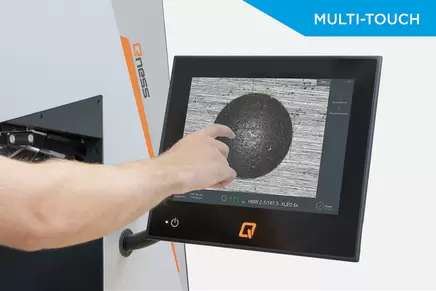

CẢM ỨNG ĐA ĐIỂM & CHẾ ĐỘ MÀN HÌNH ĐẦY ĐỦ Thao tác đa chạm hiện đại để thu phóng đơn giản và điều hướng menu dễ dàng. Tổng quan rõ ràng về tất cả các chức năng quan trọng nhất trên một màn hình đảm bảo thân thiện với người dùng và quan trọng nhất là đảm bảo các kết quả kiểm tra được ưu tiên rõ ràng.
|

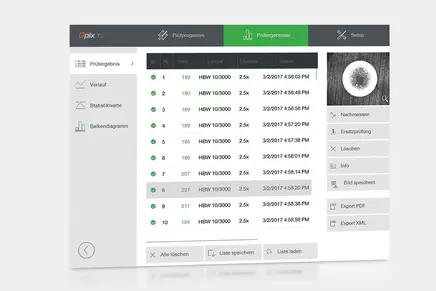

QUẢN TRỊ DỮ LIỆU Nhiều chức năng thống kê: Biểu đồ thanh, biểu đồ đường, ... Xuất kết quả kiểm tra dưới dạng tệp XML hoặc CSV Thông tin định mức chi tiết về mỗi thụt đầu dòng Báo cáo thử nghiệm dưới dạng Excel, Word, PDF hoặc in Các chức năng xuất và xóa tự động cho hoạt động nối tiếp. |
PHẦN MỀM QPIX T2 Hoạt động đơn giản Phân tích hình ảnh hoàn toàn tự động thông qua đèn vòng trong quy trình trường sáng hoặc tối 4 bước thu phóng theo tiêu chuẩn giúp giảm bớt sự thay đổi thấu kính Tự động lấy nét nhanh chóng Có thể đo theo dõi thủ công |
BRINELL / KNOOP / ROCKWELL / VICKERS HARDNESS TESTER CS / C EVO
THÔNG SỐ KỸ THUẬT
 | ||
Chế độ thử nghiệm hỗ trợ | Brinell, Vickers, Rockwell, Knoop, nhựa / Carbon | Brinell, Vickers, Rockwell, Knoop, nhựa |
Dải lực | Model 250 CS: 1 - 250 kg (9.81 - 2450 N) | Model 250 C: 1 - 250 kg (9.81 - 2450 N) |
Điều chỉnh độ cao mẫu | Thủ công/ quay trục | Thủ công/ quay trục |

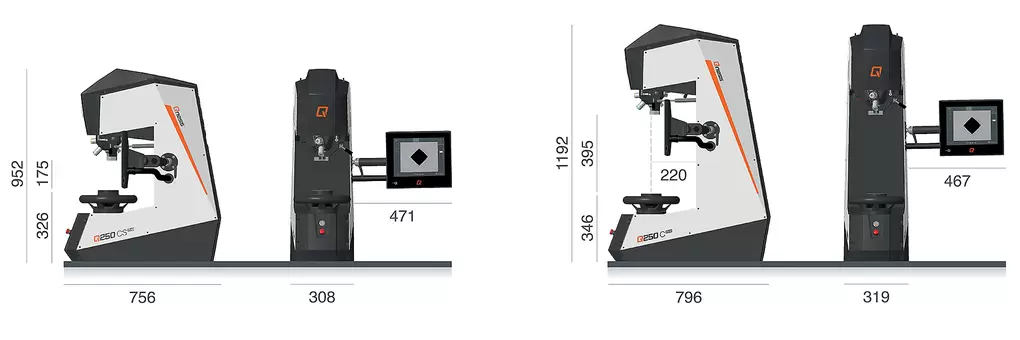

Độ cao/ sâu mẫu | 175 / 220 mm | 395 / 220 mm |
Bàn đặt mẫu | Ø 100 mm | Ø 100 mm |
Trọng lượng mẫu tối đa | Không giới hạn | Không giới hạn |
Trọng lượng máy | 250kg | 300kg |
Trình tự kiểm tra | kiểm soát lực hoàn toàn tự động / điện tử | kiểm soát lực hoàn toàn tự động / điện tử |
Hệ thống camera / Truyền hình ảnh | Tiêu chuẩn công nghiệp Ethernet 5 MP / lên đến 270FPS | Tiêu chuẩn công nghiệp Ethernet 5 MP / lên đến 270FPS |
Đầu kẹp đầu đâm và thấu kính | 2 vị trí (tiêu chuẩn) và 8 vị trí (option) | 2 vị trí (tiêu chuẩn) và 8 vị trí (option) |
Phần mềm | Qpix T2 (Option: Qpix CONTROL 2 M) | Qpix T2 (Option: Qpix CONTROL 2 M) |
Hệ điều hành | Windows 10 IoT / 128 GB SSD | Windows 10 IoT / 128 GB SSD |
Giao diện dữ liệu | 1x USB (Front) 4x USB, 2x RJ45 (Ethernet), 1x DisplayPort, 1x RS232, 1x HDMI | 1x USB (Front) 4x USB, 2x RJ45 (Ethernet), 1x DisplayPort, 1x RS232, 1x HDMI |
Thấu kính | XLED 1, XLED 2, XLED 5, 5x, 10x, 20x, 50x, 100x | XLED 1, XLED 2, XLED 5, 5x, 10x, 20x, 50x, 100x |
Trường nhìn | 0.113x 0.084 mm (100x) lên đến 7.98 x 5.97 mm (XLED 1) | 0.113x 0.084 mm (100x) lên đến 7.98 x 5.97 mm (XLED 1) |
Hiển thị | Màn hình cảm ứng 12” | Màn hình cảm ứng 12” |
Nguồn điện | 230~1/N/PE, 110~1/N/PE | 230~1/N/PE, 110~1/N/PE |
Công suất tiêu thụ | ~ 480 W | ~ 480 W |
