 | Đây là giải pháp toàn kiểm tự động áp dụng cho các loại pin lithium hình trụ phổ biến hiện nay như 18650, 21700 4680. Hệ thống này bao gồm các cơ cấu cấp phôi tự động, áp dụng cho các loại pin dạng hình trụ, đã mã hóa, loại bỏ bụi tĩnh điện, kiểm tra hình thức bên ngoài (cực dương, cực âm, vỏ bên), quét pin, đóng gói tự động, xem lại CCD, dán nhãn thùng carton, dán mã vạch, đóng gói tự động và các quy trình khác. Đặc biệt, phần mềm còn có thể tích hợp tính năng trí tuệ nhân tạo AI nhằm đảm bảo độ chính xác và độ tin cậy cao nhằm đáp ứng các yêu cầu kiểm tra ngoại quan khắt khe trong dây chuyền sản xuất pin. Ngoài ra, hệ thống có thể tích hợp giải pháp đóng gói tự động theo yêu cầu thực tế của khách hàng nhằm nâng cao hiệu quả sản xuất. |
Đóng gói pin vào thùng carton
Cơ cấu có khả năng đọc mã vạch, kiểm tra và đóng gói pin lithium hình trụ trực tiếp trên dây chuyền sản xuất.
Giải pháp toàn kiểm AOI
Phần mềm tích hợp tính năng AI có khả năng phát hiện các khuyết tật như trầy xước, vết lõm, vật thể lạ, bụi bẩn, ăn mòn và các khuyết tật khác, nhằm đảm bảo phát hiện khuyết tật với độ tin cậy & chính xác cao.
Kiểm tra điện áp mạch hở (OCV) của pin
Hệ thống được thiết kế dưới dạng mô-đun linh hoạt, có thể tích hợp cơ cấu và thiết bị ngoại vi để kiểm tra các chỉ tiêu kỹ thuật của đa dạng các loại pin Lithium dạng hình trụ.

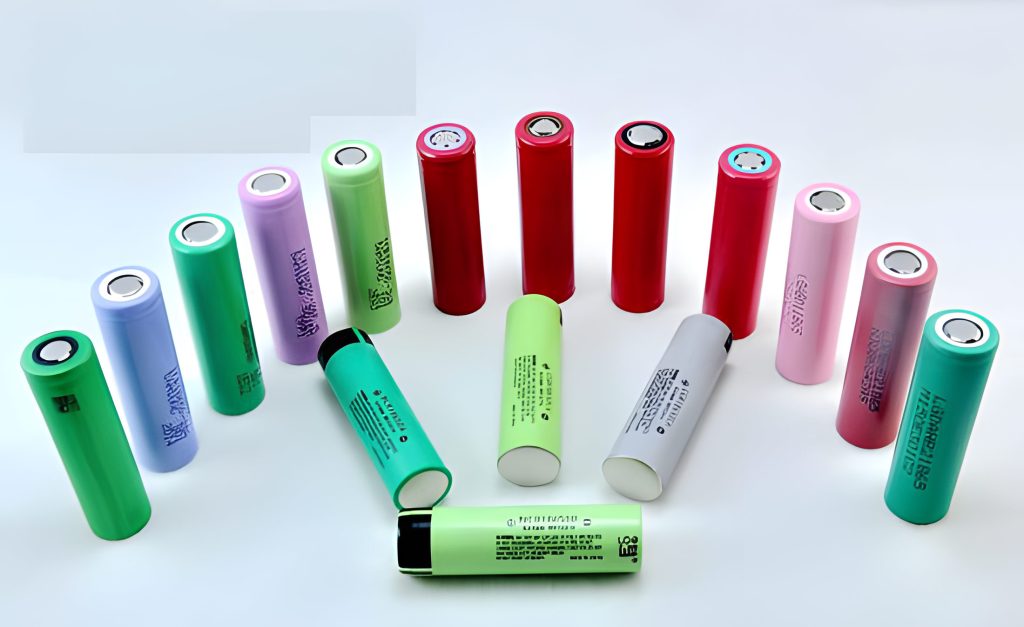

Mẫu kiểm tra
Đa ứng dụng cho hầu hết các loại pin trụ trên thị trường hiện nay.
Hình ảnh một số loại khuyết tật bề mặt phổ biến
Thông số kỹ thuật cơ bản
| Hạng mục kiểm tra | Các khuyết tật như vết lồi - lõm, vết xước, vật thể lạ, bụi bẩn, ăn mòn, v.v. trên bề mặt cực và bề mặt thân trụ của pin lithium. | ||
| Dải kích thước | Ø 15～30mm, H50~80mm | Số lượng camera | 8 bộ |
| Độ phân dải quang học | 0.02mm | Độ chính xác | 0.1mm |
| Tốc độ | 200ppm | Nguồn cấp | AC, 1 pha, 220V; 50/60Hz |
| Điện năng tiêu thụ | 14kW | Khí nén | 0.5MPa～0.6MPa |
| Kích thước / trọng lượng hệ thống | 12000(Dài) x 2500(Rộng) x 2000(Cao)mm / 5000Kg | ||
| Môi trường hoạt động | Nhiệt độ: 5℃-30℃；Độ ẩm: <70% | ||
| Tính năng | 1. Hiển thị trạng thái phát hiện theo thời gian thực và cảnh báo số lượng sản phẩm không đạt chuẩn. 2. Hỗ trợ xử lý sự cố từ xa. 3. Có thể mở rộng dây chuyền đóng gói. 4. Cấu trúc đơn giản hơn và hỗ trợ thay đổi mô hình chỉ bằng một nút bấm. 5. Có thể tích hợp hệ thống quét mã. | ||
