Tìm hiểu các phương pháp thử nghiệm phun sương muối theo tiêu chuẩn ASTM B117 và ISO 9227
15:15 - 25/04/2025

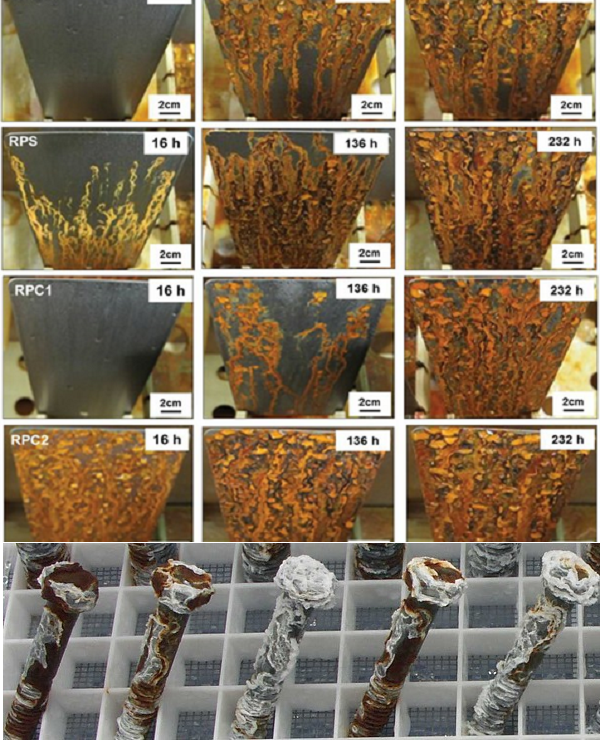

Thử nghiệm phun sương muối là một trong những phương pháp phổ biến để kiểm tra khả năng chống ăn mòn của vật liệu, đặc biệt là kim loại và các lớp phủ bảo vệ.
Ứng dụng của tủ thử nghiệm áp suất thấp / mô phỏng độ cao
Các bước thử nghiệm HALT và HASS để cải thiện chất lượng sản phẩm
Thử nghiệm HALT và HASS là gì?
Kiểm tra đánh giá an toàn Pin Lithium theo EUCAR Hazard Level 0-7
Trong bài viết này, chúng tôi sẽ giới thiệu ba phương pháp chính được quy định trong các tiêu chuẩn quốc tế ASTM B117 và ISO 9227:
* Thử nghiệm phun muối trung tính - NSS (Neutral Salt Spray)
- Đặc điểm chính:
. Dung dịch muối: 5% NaCl (không có chất phụ gia)
. pH dung dịch: 6.5 - 7.2 (trung tính)
. Nhiệt độ buồng thử: 35 ± 2°C
. Thời gian thử: Tùy theo yêu cầu, thường là 24, 96, 240, hoặc 1000 giờ
- Ứng dụng: kiểm tra khả năng chống ăn mòn của các lớp phủ (Sơn, Mạ kẽm, Anod,…) và vật liệu.
* Thử nghiệm phun muối Axit Acetic - AASS (Acetic Acid Salt Spray)
- Đặc điểm chính:
. Dung dịch muối: 5% NaCl (giống NSS); Thêm axit axetic để hạ pH
. pH dung dịch: 3.1 - 3.3 (axit yếu)
. Nhiệt độ buồng thử: 35 ± 2°C (giống NSS)
. Thời gian thử: Tùy theo yêu cầu, thường là 24-240 giờ hoặc hơn
- Ứng dụng: Dùng để kiểm tra lớp phủ bảo vệ trong môi trường axit nhẹ (mạ kẽm nhúng nóng có lớp phủ chuyển hóa Cr(III), Sơn phủ chống ăn mòn, Các lớp bảo vệ sử dụng ngoài trời,…) và vật liệu.
* Thử nghiệm phun muối Axit Acetic tăng cường bằng đồng - CASS (Copper-Accelerated Acetic Acid Salt Spray)
- Đặc điểm chính:
. Dung dịch muối: 5% NaCl; Axit axetic; Thêm CuCl₂ (Đồng(II) clorua) - nồng độ 0.26 g/L
. pH dung dịch: 3.1 - 3.3
. Nhiệt độ buồng thử: 50 ± 2°C (cao hơn NSS và AASS)
. Thời gian thử: Thường rút ngắn hơn do môi trường rất khắc nghiệt (ví dụ: 24-120 giờ)
- Ứng dụng: Dùng để kiểm tra các lớp mạ hoặc vật liệu chịu điều kiện cực kỳ khắc nghiệt (Mạ niken-chrome, Hợp kim nhôm anod hóa, Vật liệu dùng trong hàng hải hoặc công nghiệp ô tô,…) và vật liệu. Lưu ý CASS là thử nghiệm rất khắc nghiệt, không nên áp dụng cho lớp phủ yếu hoặc không thiết kế để chịu điều kiện đó.
Bảng so sánh nhanh giữa NSS, AASS và CASS:
Phương pháp | NSS | AASS | CASS |
Dung dịch | 5% NaCl | 5% NaCl + axit axetic | 5% NaCl + axit axetic + CuCl₂ |
pH | 6.5 – 7.2 (trung tính) | 3.1 – 3.3 (axit nhẹ) | 3.1 – 3.3 (axit nhẹ + đồng) |
Nhiệt độ buồng | 35 ± 2°C | 35 ± 2°C | 50 ± 2°C |
Mức độ an toàn | Trung bình | Cao hơn NSS | Rất cao |
Mục tiêu | Kiểm tra cơ bản | Kiểm tra tăng cường | Kiểm tra chịu ăn mòn mạnh |
Các phương pháp trên được quy định trong các tiêu chuẩn quốc tế:
Phương pháp | ASTM B117 | ISO 9227 |
NSS | Có quy định | Có quy định |
AASS | Không có | Có quy định |
CASS | Không có | Có quy định |
Trong hệ thống thiết bị phun muối hiện đại, bình bão hòa không khí (saturator tank) là bộ phận giúp làm ẩm và ổn định không khí trước khi đưa vào buồng thử. Tuy nhiên, nhiều đơn vị khi sử dụng hoặc audit lại bỏ qua nhiệt độ của bình này, dẫn đến sai lệch kết quả hoặc vi phạm tiêu chuẩn.
Chúng tôi xin tổng hợp lại thông tin nhiệt độ buồng thử và bình bão hòa trong bảng dưới đây:
Phương pháp | Nhiệt độ buồng phun | Nhiệt độ bình bão hòa | Tiêu chuẩn |
NSS | 35 ± 2°C | ~47°C | ISO 9227, ASTM B117 |
AASS | 35 ± 2°C | ~47°C | ISO 9227 |
CASS | 50 ± 2°C | ~63°C | ISO 9227 |
HUST Việt Nam hân hạnh là đơn vị cung cấp, cũng như sửa chữa và bảo dưỡng các thiết bị thử nghiệm phun sương muối đạt chuẩn quốc tế.
Nếu bạn đang tìm kiếm một giải pháp sản phẩm thử nghiệm ăn mòn, hãy liên hệ ngay với chúng tôi để được tư vấn chi tiết!
