Máy soi X-ray độ phân giải cao µnRay7600 | SX tại Nhật Bản

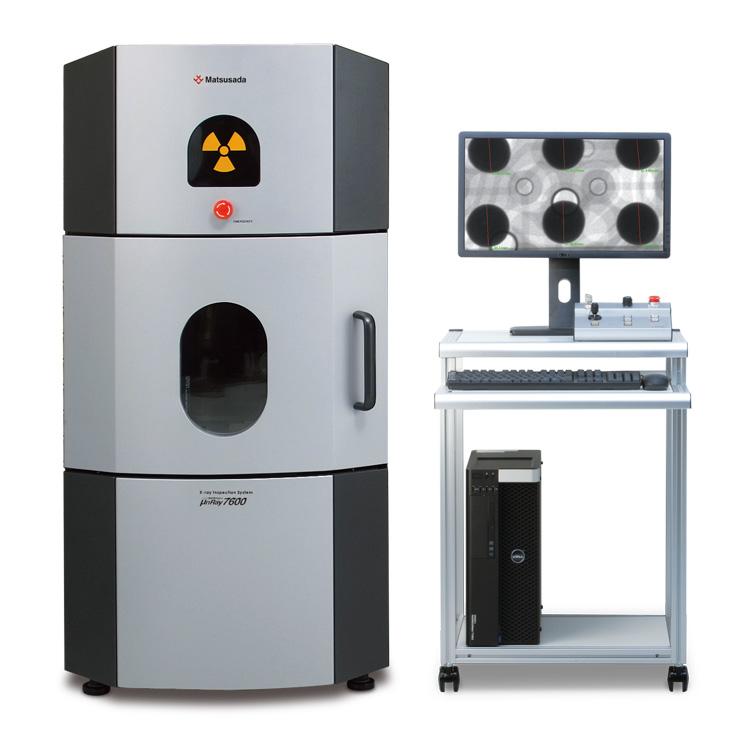

Máy soi X-ray độ phân giải cao µnRay7600

1

Điện áp tối đa phát tia X: 90kV

Công suất tối đa phát tia X: 18W

Độ tương phản cao

Tùy chọn thêm chụp CT cắt lớp

Thân máy nhỏ gọn với khả năng lớn

Ống tia X vi tiêu điểm hoàn toàn mới được phát triển cho Máy soi X-ray độ phân giải cao µnRay7600 cung cấp hình ảnh rõ ràng với độ tương phản cao để kiểm tra không phá hủy tia X đa dạng các sản phẩm. Ống tia x và công nghệ xử lý hình ảnh Matsusda cho hình ảnh rõ nét hơn nhiều thay vì hình ảnh mờ có độ tương phản kém trước đây. Sự thay đổi mượt mà và liên tục của hình ảnh có độ chính xác cao là một đặc điểm khác của ống x-quang vi tiêu điểm mới được phát triển này.



Phần cứng

- Ống tia x vi tiêu điểm
- Bộ detector tăng cường hình ảnh tia x kép (x-ray I.I.) (6" và 4")
- Kích thước bệ mẫu 10,2 "x 13,8"
- Bệ mẫu di chuyển theo trục X-Y
- Tùy chọn thêm bộ giữ mẫu có thể quay tròn
- Bộ điều khiển bằng cần Joystick
- Liều tia X rò rỉ thấp (dưới 1 µSv / Hr)
- Các chức năng an toàn: khóa liên động, dừng khẩn cấp, v.v.

Phần mềm

- Độ phân giải mật độ cao 10-bit

- Xử lý mật độ: ba chiều (3D), màu giả, âm thanh nổi giả, v.v.

- Xử lý cường độ: độ sáng, độ tương phản, độ giãn tương phản phi tuyến tính (gamma), lọc, đảo ngược, nhị phân, biểu đồ, v.v.

- Chức năng đo: khoảng cách, góc và diện tích

Ứng dụng:

- Vật liệu tổng hợp, gốm sứ và nhựa

- Linh kiện điện tử

- PCB phổ biến và không phổ biến

- Mối hàn và các thành phần hàn



Các chức năng

Người dùng có thể kiểm tra mẫu lớn ở nhiều góc khác nhau

Bàn đặt mẫu có thể quay, nghiêng (tùy chọn thêm)

Có nhiều khả năng tìm thấy các điểm bị lỗi mà không thể tìm thấy bằng phương pháp soi huỳnh quang phẳng bằng cách xoay và nghiêng mẫu vật. Các loại mâm quay thông thường chỉ có thể kẹp các vật có khối lượng nhẹ. µnRay7600 có thể sửa chữa các công trình có kích thước lớn và các vật nặng.

Rotatable/tiltable stage

- Bàn mẫu có thể quay/nghiêng

- Mẫu kích thước lớn có thể được kiểm tra

Hiệu quả của việc kết hợp xoay với nghiêng
  • Chỉ xoay thì BGAs chồng lên nhau.

  • Khi xoay + nghiêng: Có thể thấy một BGA được gắn lỏng lẻo.

Effectiveness of combining rotation with tilt

Các chức năng tuyệt vời và khả năng sử dụng của người dùng được tập trung

Phân tích hình ảnh

Phần mềm phân tích hình ảnh hoàn toàn mới cho phép Máy soi X-ray độ phân giải cao µnRay7600 không chỉ có thể kiểm soát stage và tia X một cách dễ dàng mà còn có nhiều chức năng xử lý và đo lường hình ảnh khác nhau.

Các bộ lọc

Hơn 10 loại xử lý bộ lọc và xử lý hình ảnh được hỗ trợ để cho phép phân tích hình ảnh chi tiết hơn. Thích ứng hiển thị chụp chuyển động với xử lý bộ lọc cho phép phân tích hình ảnh trong thời gian thực.



Filtering function

Các linh kiện điện

3D

3D



Sobel

Sobel



Laplacian

Laplacian



Emboss

Emboss



Revers

Revers



Color

Color



Cho nhiều ứng dụng khác nhau

- Linh kiện điện

- Công nghệ sinh học

- Các phần kim loại

For various applications 1
For various applications 2
For various applications 3

Models

ModelNguồn phát tia XBộ thu hình ảnhBệ đặt mẫu
(XY stage)
Điện áp vàoRò rỉ bức xạ tia X
Điện ápKích thước cảm biếnStage (size)XY stroke
μnRay760030 kV to 90 kVĐường chéo 6"/4" kép10.2(X) x 13.8(Y) inchesX: 10.2", Y: 7.1"115 Vac 50/60 Hz
(less than 1 kW)
ít hơn 1 µSv/hr

Ứng dụng: để kiểm tra lỗi, khuyết tật, dị tật bên trong sản phẩm

Một số ứng dụng tiêu biểu:

- Ngành dược phẩm, mỹ phẩm:
Soi viên thuốc, viên nang, ống thông, túi y tế, phát hiện dị vật trong khẩu trang, mỹ phẩm
- Ngành ô tô xe máy:
Soi bên trong các thành phần ô tô, dây nịt, pin, Phần đúc bằng nhựa, Động cơ, Chèn phần đúc, Phần nhôm đúc, cảm biến, ...
- Ngành điện, điện tử:
BGA, IC, đầu nối, tụ điện, đèn LED, rơ le, bảng mạch điện tử (PCB), bộ chuyển đổi AC, dây tóc đèn, ngắt kết nối cáp, dấu vết phóng điện sau sự cố cách điện
- Nghiên cứu vật liệu cao cấp:
CERP, vật liệu cách nhiệt, carbon, mối nối của các vật liệu khác nhau, kiểm tra vật liệu lạ của berili
- Kiểm tra trong các thiết bị chính xác:
Đầu dò, ổ trục, lắp hộp chứa nhựa, kiểm tra vị trí chèn của lò xo
- Sinh vật và thực vật:
Chuột để nghiên cứu, hạt giống, hoa, vỏ, xương, côn trùng, gạo
- Các lĩnh vực khác:
Sự trộn lẫn vật thể lạ cực nhỏ, các vùng của mối hàn, kiểm tra chai nhựa, niêm phong lon
