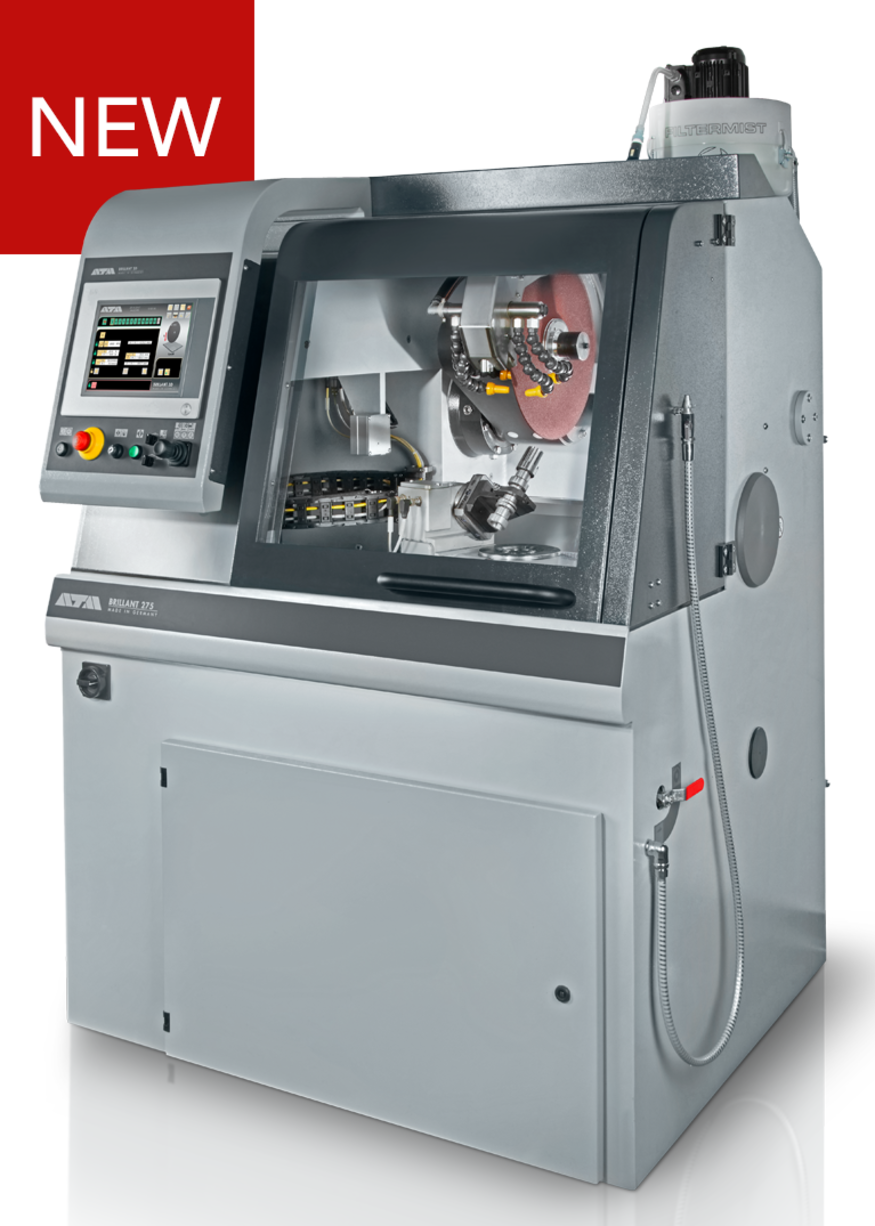

Máy cắt mẫu tự động 5 trục Qcut 430 BOT (Brillant 3D)

Máy cắt mẫu tự động 5 trục Qcut 430 BOT (Brillant 3D)

Liên hệ

  • Phù hợp cho quá trình chuẩn bị nhiều mẫu nhỏ ở các vị trí cắt, góc cắt khác nhau trong cùng 1 mẫu vật

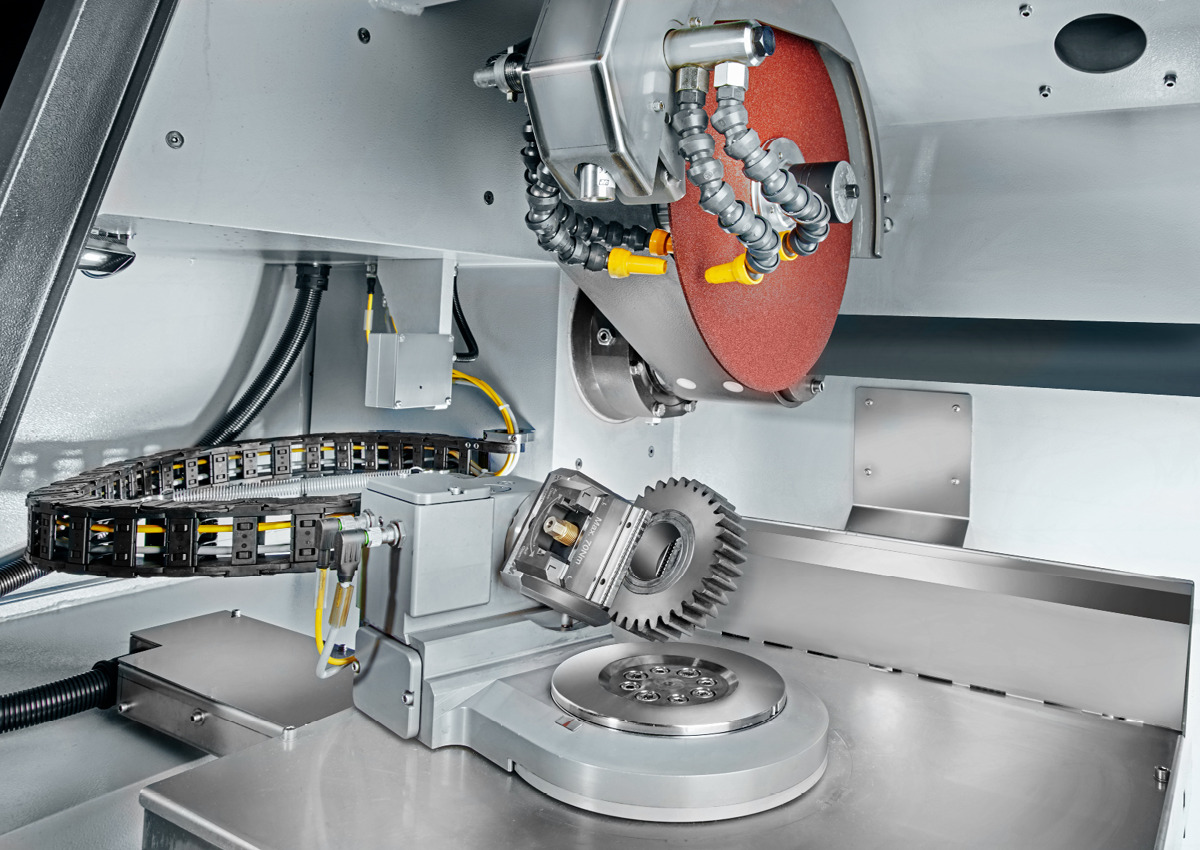

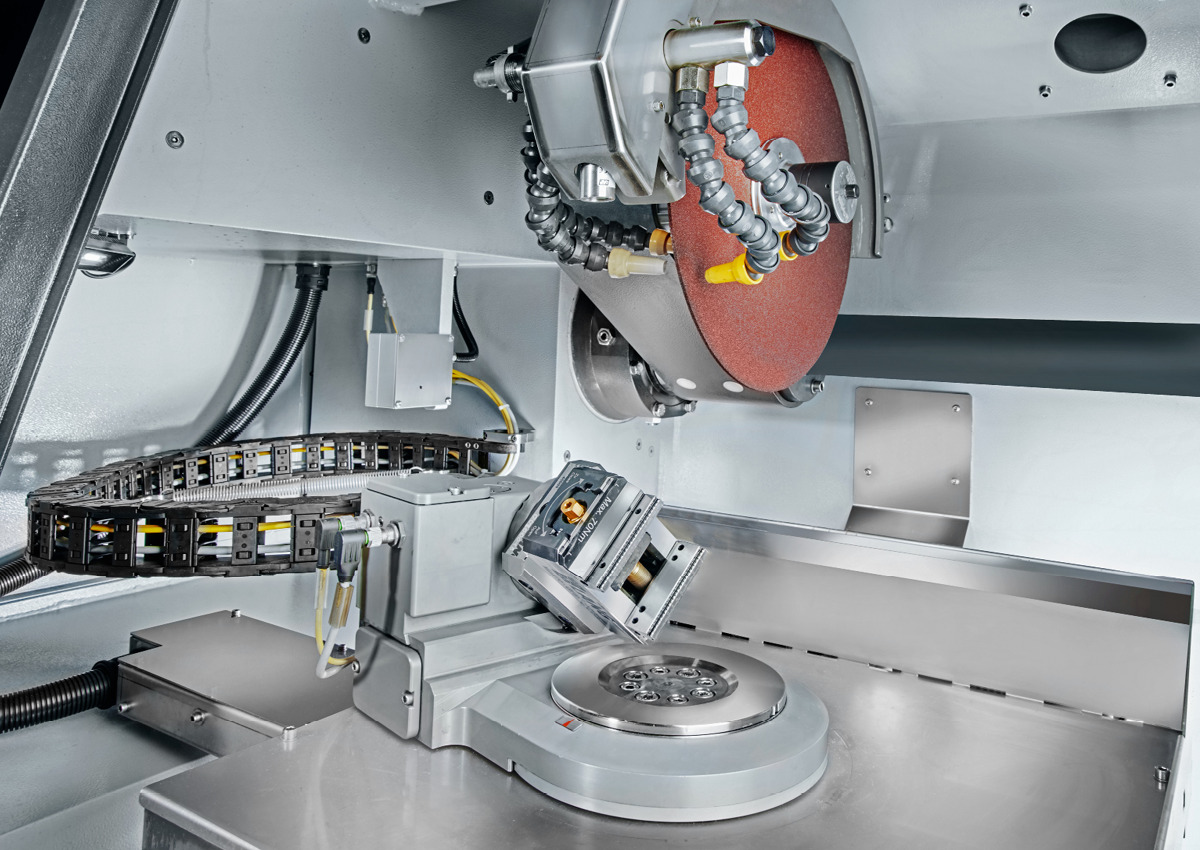

  • Qcut 430 BOT (Brillant 3D) được trang bị 5 trục X-, Y-, Z-, D-, E- gần như cho phép cắt mẫu tùy ý ở mọi vị trí, góc độ

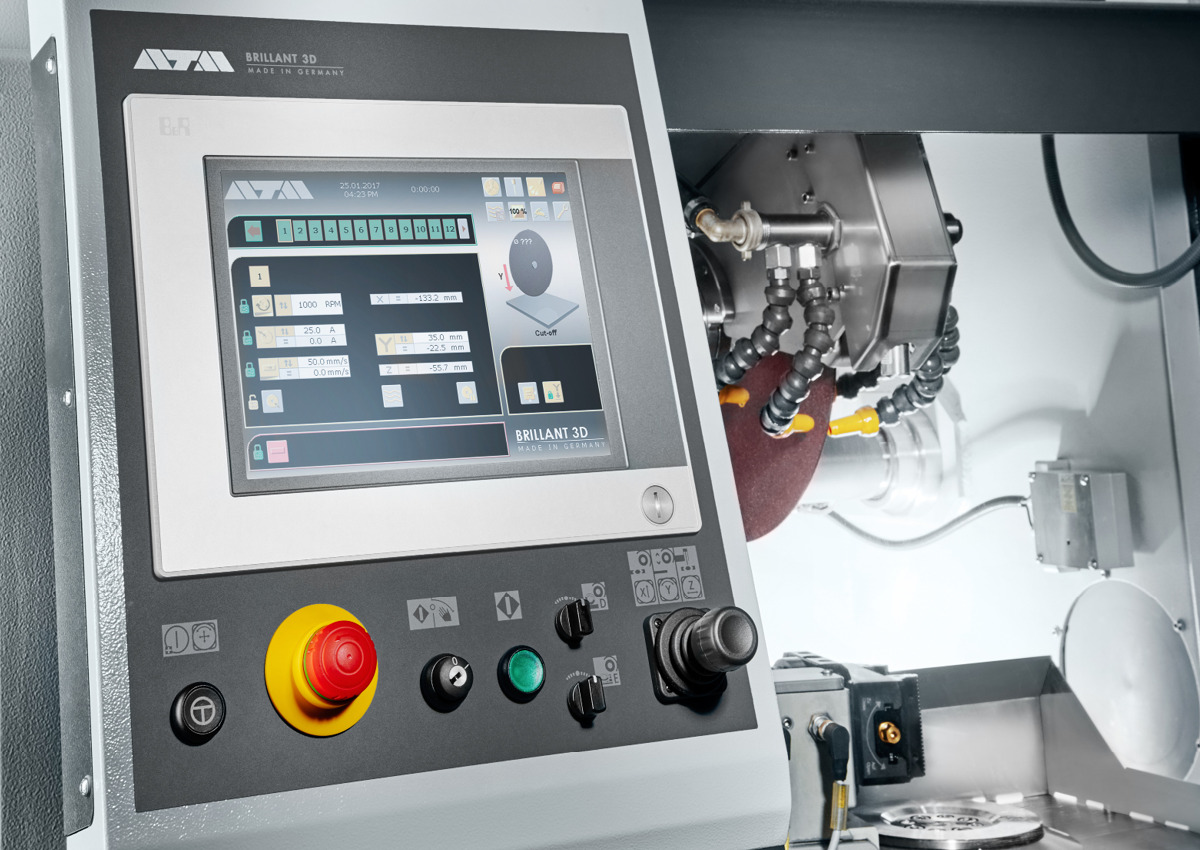

  • Điều khiển bằng màn hình cảm ứng với phần mềm của QATM.

  • Có thể hỗ trợ service từ xa thông qua bộ điều khiển




Máy cắt mẫu tự động 5 trục Qcut 430 BOT (Brillant 3D):

- Phù hợp cho quá trình chuẩn bị nhiều mẫu nhỏ ở các vị trí cắt, góc cắt khác nhau trong cùng 1 mẫu vật

- Được trang bị 5 trục X-, Y-, Z-, D-, E- gần như cho phép cắt mẫu tùy ý ở mọi vị trí, góc độ


- Xử lý nhiều vị trí cắt:



- Qcut 430 BOT có đầy đủ các tính năng như model Qcut 500 A


- Quá trình cắt tự động hoàn toàn, giảm thiểu bộ kẹp mẫu, giảm thiểu lỗi khi cắt, tiết kiệm thời gian


- Quá trình cắt tự động hoàn toàn, giảm thiểu bộ kẹp mẫu, giảm thiểu lỗi khi cắt, tiết kiệm thời gian



Thông số kỹ thuật:

- Đường kính đĩa cắt: lên tới Ø 508 mm/20"

- Khả năng cắt tối đa: Ø 190 mm

- Đường kính mặt bích đĩa cắt: Ø 32/40 mm

- Trục X tự động: 420 mm

- Trục Y tự động: 280 mm

- Trục Z tự động: 200 mm

- Độ chính xác trục Z: 0.1mm

- Trục D: +/- 90°

- Trục E: +/- 100°

- Kích thước bàn gá mẫu với trục Z WxD: 550 x 500 mm

- T slot: 12mm

- Tốc độ: thay đổi trong khoảng 1000-2800 /1000-2400 rpm

- Công suất bộ chuyền động: 15kW S1

- Công suất nối tiếp: 30 KVA

- Kích thước máy: WxDxH 1300 x 1820 x 1250 mm

- Khối lượng máy: ~ 1000kg


Video máy cắt mẫu tự động 5 trục Qcut 430 BOT
